永磁同步變頻應用
點擊:6351 來源:
分享到:

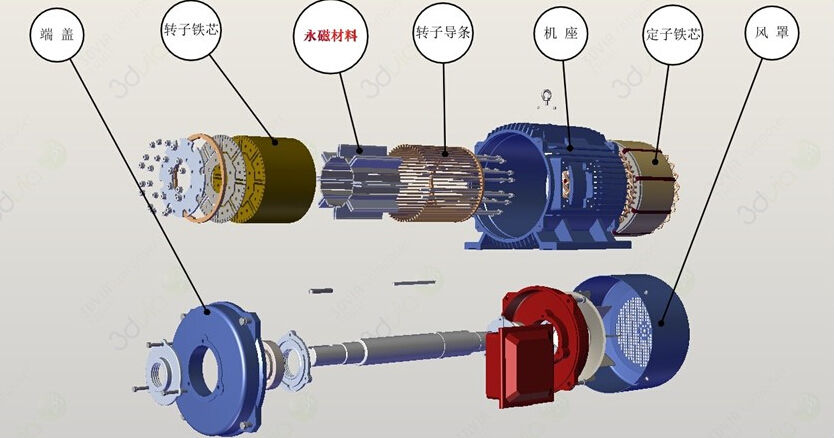

隨著電力電子技術新型電機控制理論和稀土永磁材料的快速發展,永磁同步電機的應用得以快速推廣,永磁同步電機與普通三相異步電機具有如下優勢:

高效率:永磁同步電機的勵磁磁場是永磁體提供的,轉子不需要勵磁電流,電機效率提高,與異步機相比任意轉速點均可以節能,尤其在低頻轉速下這種優勢更加明顯。

低頻起動轉矩大:由于永磁同步電機正常工作時轉子繞組不起作用,在設計永磁電機時,可使轉子繞組完全滿足高起動轉矩要求。

提高功率因數:在永磁電機的轉子中無電流感應勵磁,電機功率因數高。同時,提高了電網品質,電網中不需要安裝功率補償裝置,因永磁電機效率高,也節約電能。

體積小重量輕:由于使用了高性能的永磁材料,使得永磁電機的氣隙磁場大大增強,永磁電機的體積和普通感應電機的體積大大縮小,重量永磁電機是感應電機50%左右。

故障率低:由于使用高性能的永磁材料,故障率更低,因此廣泛使用。

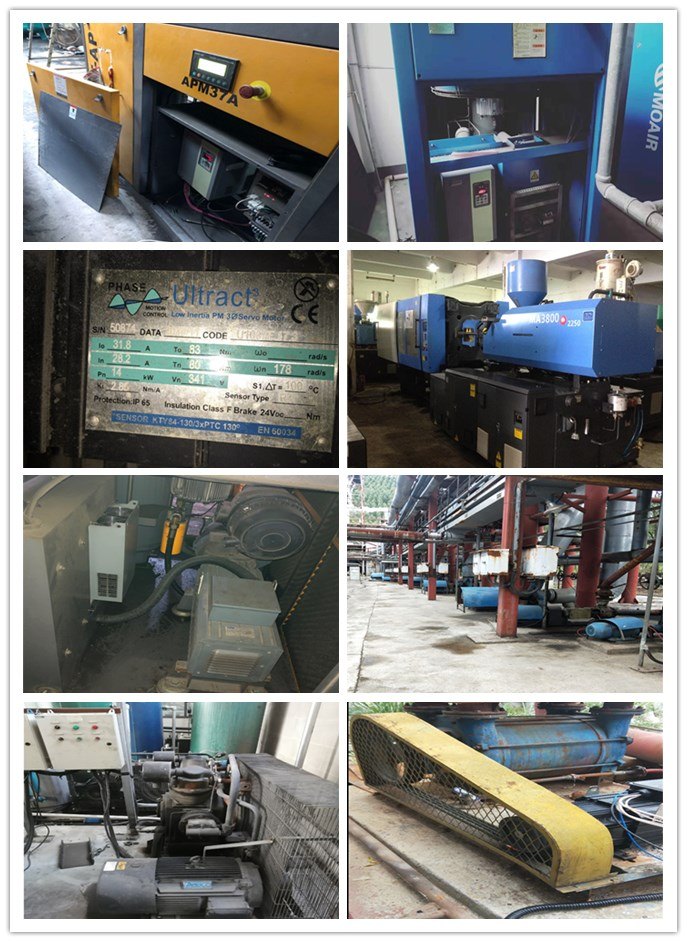

一、應用行業

1. 電梯

2. 空壓機

3. 真空泵

4. 水泵

5. . 壓縮機

6. 注塑機

7. 油田抽油機(磕頭機)

8. 細紗機



二、案例分享

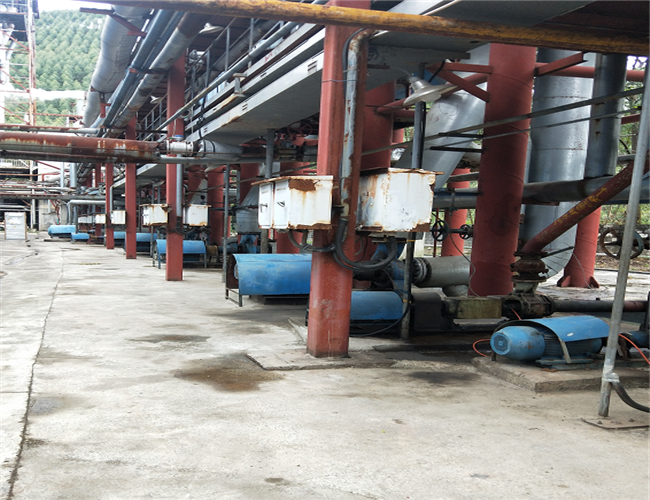

現場負載:真空泵

電機功率:45kW

現場負載是真空泵,電機功率為45KW.改造之前用的普通電機,輸入電流75A左右,更換成永磁變頻+同步電機后,變頻器前端的輸入電流58A左右。節能效果達到20%以上,同時,降低了起動時對電網得沖擊,也減少了設備得故障率。

三、應用要點說明

1.設置控制方式:無感矢量控制/有感矢量控制(帶編碼器場合)

2.精準的自學習:自學習有兩種方式,靜止自學習和旋轉自學習,旋轉自學習可以更精準檢測到電機得相關參數,同步定子電阻/同步D軸電感/同步Q軸電感

3.同步反電動勢設置,這個參數很關鍵。這個參數可以通過電機廠家獲取,有些電機是在銘牌上有標注,也可以通過公式計算出來。

4.設置F5.00-F5.04速度環參數/F5.12-F5.15勵磁和轉矩參數。

5. .載波頻率的高低也會對電機的起動和運行產生影響,不可忽視。
