前言
電動葫蘆是一種特種起重設備,安裝在天車、龍門吊之上,電動葫蘆具有體積小,自重輕,操作簡單,使用方便等特點,用于工礦企業,倉儲,碼頭等場所。每個電動葫蘆有兩臺電機分別控制主鉤和行車,通常是使用兩臺變頻器分別控制起停調速。
1.主鉤起升電機采用較大起動力矩錐形轉子制動異步電動機,無須外加制動器。電機負載持續率為25%
2.行車一般采用普通的三相異步電動機
原理

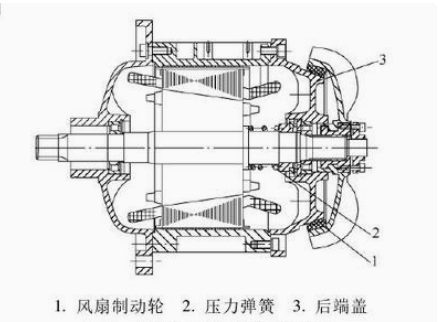

錐形轉子電動機定子內腔和轉子外形都成錐形,其錐形制動環鑲嵌于風扇制動輪上,靜制動環鑲在后端蓋上,定子通電后,產生旋轉磁場,同時產生軸向磁拉力,使轉子軸向移動并壓縮彈簧,使風扇制動輪上的錐形環與靜制動環離開,轉子開始轉動,定子斷電后,軸向磁拉力消失,轉子在彈簧的作用下,連同風扇制動輪一起復位,使動靜制動環接觸,產生摩擦力矩,迫使電動機立即停轉。
現場狀況及技術要求
1.現場為電動葫蘆配套,主鉤電機為4.5kw,行走電機為0.64KW
2.現場要求使用一臺變頻器分別控制兩臺電機。
葫蘆行走小車電機
電機類型 |
電制動三相異步電動機(2級電機) |
型號 |
ZFL15/G80F/4D71b-4-B |
電機功率 |
0.64KW |
電機額定電壓 |
380V |
電機額定電流 |
1.8A |
電機額定頻率 |
87HZ |
電機額定轉速 |
2490r/min |
葫蘆主勾電機
電機類型 |
起重專用三相異步電動機(4級電機) |
型號 |
DTE112MIDV-4P-3X-H-2 |
電機功率 |
4.5KW |
電機額定電壓 |
380V |
電機額定電流 |
9.8A |
電機額定頻率 |
50HZ |
電機額定轉速 |
1410r/min |
1.現場使用PI500 7R5G3變頻器一臺(專用軟件),用于控制兩臺電機
2.KM1/KM2用于切換兩臺電機
3.K4(DI4)用于兩組電機參數的切換,閉合時切換到行車電機參數,斷開時切換到主鉤參數
4.現場變頻器配置制動電阻75歐/780W
接線圖
柜內圖片
產品特點:
普傳科技PI500系列變頻器具有以下顯著特點:
·啟動電流小、轉矩大、對電網無沖擊;
·調速系統動態響應快、損耗小、效率高;
·設備安裝調試簡便;
·減小噪聲、降低電機溫升,以保護電機;
·內置制動單元,可配外部制動電阻,非常適合于頻繁制動的場合;
·有專門適用于錐形電機的控制參數,無需另外增加設備;
·變頻器輸出端可連接切換用的接觸器。
