普傳變頻器在污水處理廠(曝氣機)的解決方案
點擊:22944 來源:
分享到:

    變頻器解決方案:利用變頻器的調速范圍寬,機械特性等特點,在鼓風機上應用了7800系列變頻器。由于變頻器的軟啟動大大的減小了電機起動時對電網的沖擊,而且在正常運行的時候,將出氣閥門開到最大,根據工藝和參數的要求,適當的調節(通過控制系統的電位器)電機的轉速來調節管道的風量,從而來調節污水中的氧氣含量。或根據溶解氧傳感器反饋的信號( 420mA )很方便的實現閉環自動控制。免去了許多繁瑣的人工操作,并且具有明顯的節電效果。

圖(一)污水處理池

圖(二)現場控制設備

工作原理:污水→格柵→水泵房→沉砂池→初沉池→曝氣生物濾池(鼓風機將壓縮空氣通過管道送入曝氣池,讓空氣中的氧溶解在污水中供給活性污泥中的微生物。)→二沉池→處理水排放

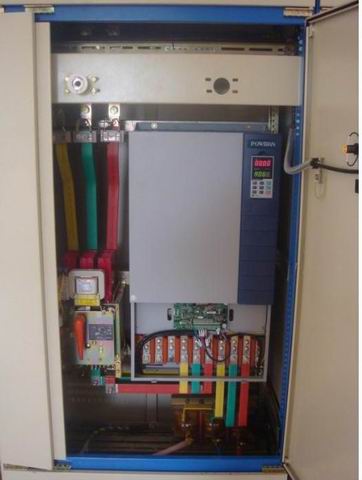

圖(三)控制柜內視圖

圖(四)控制柜操作面板

圖(五)變頻控制柜

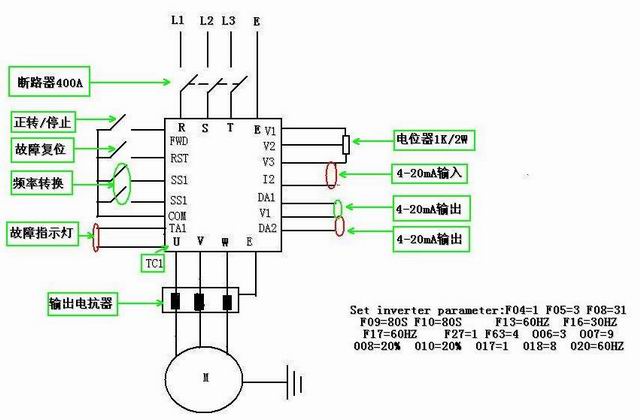

圖(六)變頻控制柜原理圖







相應的參數設置如下:

    F04=1  F05=3  F08=31  F09=80S  F10=80S F16=30HZ   F13=60HZ  F17=60HZ  F27=1  F63=4(頻率設定模式切換:手動控制與自動控制)F69中的參數O06=3  O07=9  008=20%    010=20%   017=1  018=8  020=60HZ
