普傳變頻器在紡織廠(絡筒機)的解決方案
點擊:23505次 來源:
分享到:
一、絡筒機工作要求:
可針對倒紗時各種紗線類型種類,品種性質進行調節,如可用從始至終一種線速倒紗,也可選用筒紗前半、后半兩個線速倒筒,對筒紗的松緊度、密度重疊,有理想的特效,針織大圓機是將棉紗織成筒狀的棉布,設備經常要求有急停,要求有靈活的點動運行功能,工作過程要求電機平滑運行,啟動轉矩要求高。
二、產品功能解決應用要求:
1、利用變頻器的點動功能
2、變頻器的程序運行功能
3、多段速度運行
三、現場設備及解決方案

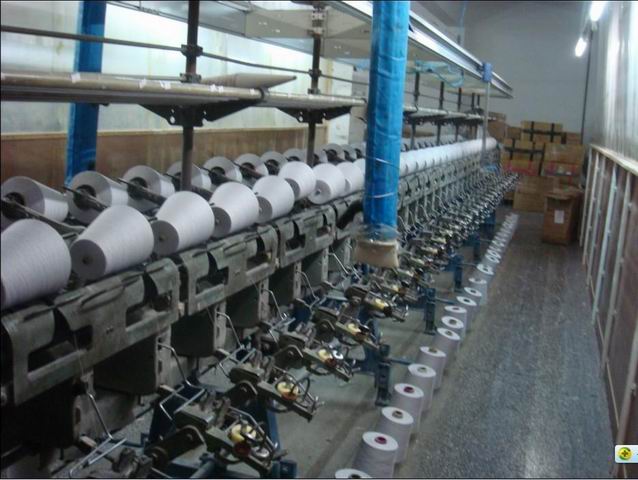

圖(一)生產線

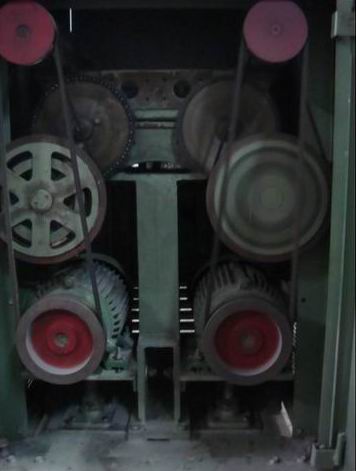

圖(二)負載機器(絡筒機)

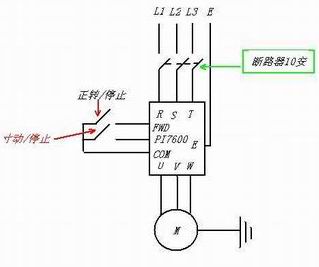

圖(二)變頻器控制原理圖
四、變頻器參數設置
頻率設定模式:F04=5
運行控制模式:F05=3
停止方式設定:F27=1
寸動加速時間:F28=5S
寸動減速時間:F29=5S
寸動頻率設定:F31=8HZ
程序運行方式:F50=1
端子控制模式:F62=2
1段速度設定:H00=45
2段速度設定:H01=50
1段運行時間:H07=2
2段運行時間:H08=2
1段加速時間:H14=25
1段減速時間:H15=25
2段加速時間:H16=10
2段減速時間:H17=15
其他參數為出廠設置。
