普傳變頻器在焦化廠(羅茨鼓風機)的解決方案
點擊:10096 來源:
分享到:

一、原系統工作原理:原系統采用星三角啟動,電機達到全速運行,原有壓力調節系統為人工手動調節。但為保證兩臺出冷內維持一定的正壓力相同,需要在初冷卻的出口處設置手動閥門用人工調節。

二、變頻解決方案:通過原有煤氣鼓風機加裝變頻調速裝置和PLC控制系統,并且將初冷器前吸力信號送至PLC,作為初泠器前煤氣壓力閉環控制的反饋值(給定值根據實際工況設定)。通過PLC對初冷器前煤氣壓力信號變換和處理,為變頻器提供頻率給定,實現頻率的自動調整,也就是說對鼓風機電機的轉速進行控制,以達到根據負荷變化而調整輸出功率、穩定初冷器前煤氣壓力(或通過手動調節:外接電位器調速也能達到一樣的效果)。

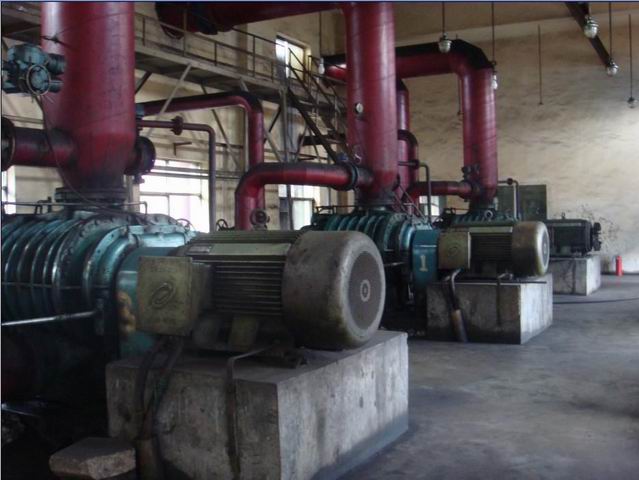

圖(一)生產線

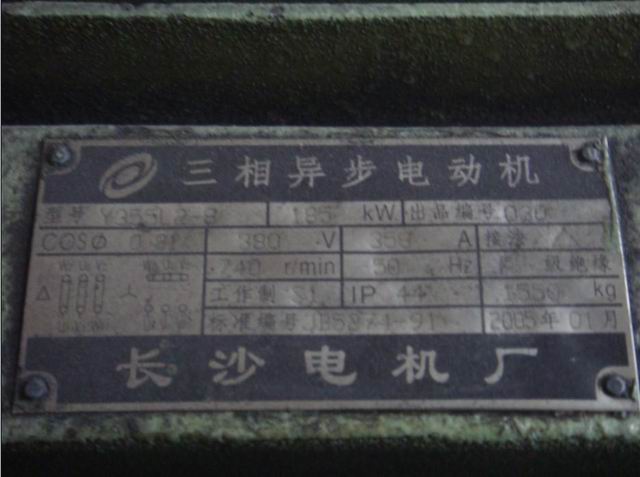

圖(二)負載機器:187KW

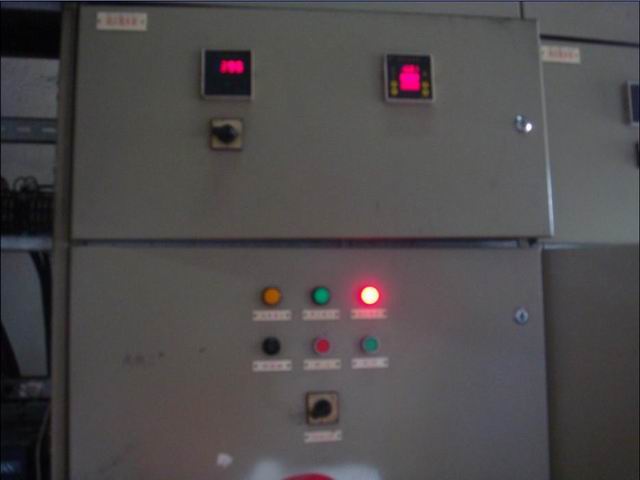

圖(三)電氣控制柜





圖(四)電腦自動控制系統



圖(五)變頻器在現場

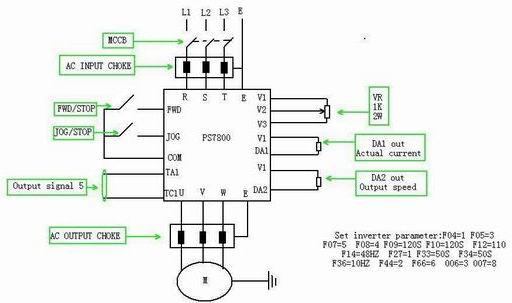

圖(六)變頻控制原理圖





參數設置如下:

頻率設定模式:F04=1

運行控制模式:F05=3

V/F提升方式:F08=31

加速時間:F09=120S

減速時間:F10=120S

停止方式設定:F27=1

轉速追蹤選擇:F44=2

MSS端子功能選擇:F63=4(頻率設定模式切換)

I輸入最小電流:004=4mA

輸出信號選擇:017=8

其它參數都以出廠值為準。
