普傳科技PI7800MF系列中頻電源在空心抽油桿電加熱采油裝置上的應用
點擊:11516 來源:
分享到:

一、前言
    在我國石油開采中,稠油井的比例占相當大一部分,這類井原油粘度高、 凝固點高、密度大、含蠟量高,難以開采。目前國內外開采這類油井的最廣泛,效果最好 的采油工藝技術是稠油熱采。采用空心桿電加熱工藝技術,對油管內的原油進行全程加熱,以降低原油粘度,防止油管內結蠟,提高原油流動性。有效的解決高凝、高粘、高含蠟原油開采過程中遇到的各種技術難題,達到油井增產、增效的目的。
    以前的空心桿加熱技術,采用工頻加熱,因負載為單相,需要有一個獨立的 變壓器,將三相輸入變為單相輸出,造成三相電網的不平衡,功率因數低,電能消耗大, 對電網的污染大,加熱效果不明顯,造成電能的極大浪費。因此,需要探討一種先進的 加熱方式,以提高功效,增強加熱效果。經過多方試驗,采用現已掌握的較成熟的變頻 技術,為該加熱裝置提供一種新的變頻電源—PI7800MF 系列中頻加熱電源。該設備可 提供 260——1500Hz 的頻率,實現了輸出電壓、電流的連續可調,以達到輸出功率連續 可調的目的,由于中頻電源渦流感應加強,導致集膚效應更強,漏磁減少, 因此電加熱效果大大好于工頻電源,節能效果達到 20%以上,大大地降低了采油生產能源的消耗。

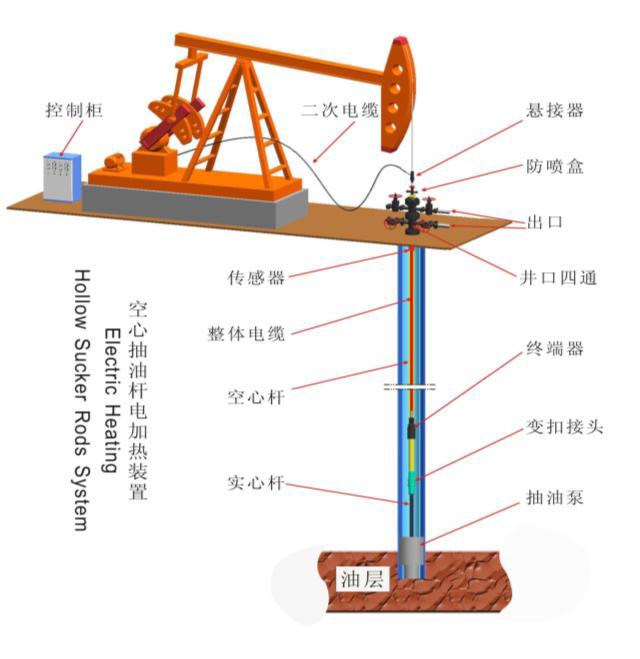

二、空心桿電加熱裝置工作原理如下圖所示:



    該裝置是將空心抽油桿內穿過電纜并與抽油桿桿體形成回路,通以工頻交流電,利用內集膚效應原理在空心抽油桿壁上產生熱能,對油管內原油進行全程加熱,提高油管內原油溫度,降低原油粘度,改善其流動性,防止油管內原油結蠟,從而有效地開采高凝、高粘、高含蠟原油。

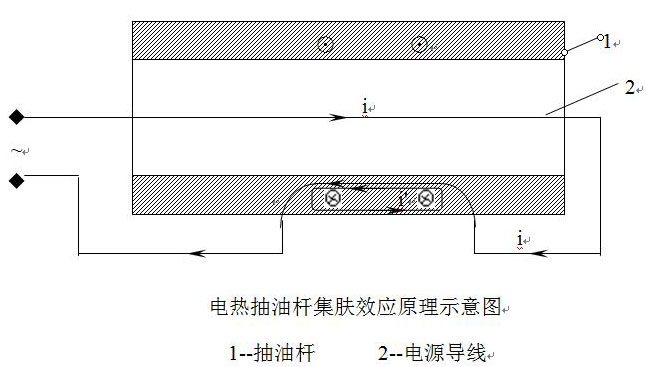

    集膚效應原理如下圖所示:



    空心抽油桿電加熱裝置在空心抽油桿內下入加熱電纜,使空心抽油桿和加熱電纜組成通電回路,利用集膚效應加熱原理使原油在井筒內得到加熱,從而起到降粘、清蠟作用。集膚效應,又叫趨膚效應,是當交變電流通過導體時,電流會聚集于導體表層,而非平均分布于整個導體的截面中,電流集中在導體表面流過,這種現象叫集膚效應。
    當鋼管中穿過電纜形成回路并通過交流電流時,鋼管截面中電流主要集中在鋼管內表面,此現象稱為內集膚效應,而鋼管的外表面幾乎沒有電流通過,空心桿外壁可視為絕緣體,這種現象不僅隨著頻率的增高而明顯加強,而且還隨著導體半徑、磁導率和電導率的增高而表現的更加顯著。電加熱抽油桿就是利用內集膚效應工作的,由于空心抽油桿的交流阻抗遠大于導線的電阻,空心抽油桿為主要發熱體。

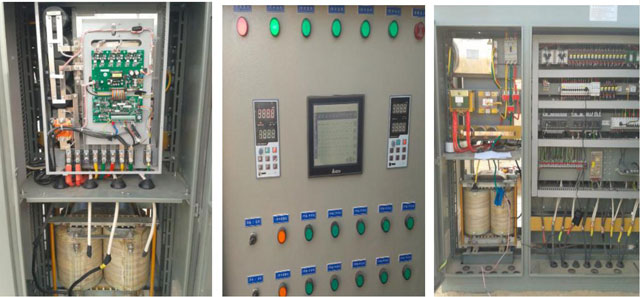

三、PI7800MF系列中頻電源工作原理如下圖所示:

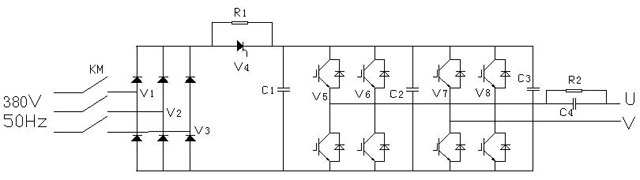

主電路圖如下圖所示:





    中頻加熱電源主電路為 AC-DC-AC 變頻結構,由整流電路、濾波、逆變電 路和保護電路組成。其工作原理是將三相50Hz 工頻交流電經過三相全控整流橋整流成 電壓可調的脈動直流,再通過電容將脈動的直流電濾波變成光滑平穩的直流電送到單相 逆變橋,最后通過逆變橋將直流電變成單相頻率可調的中頻交流電供給負載。
四、產品性能特點
1、采用 32 位美國德州儀器 TI 公司專用控制芯片 DSP,控制系統性能增強,電 路簡化,負載適應性強。實現電源控制的全數字化,智能化。
2、采用先進的大功率絕緣柵雙極性晶體管(IGBT)作為功率開關器件,逆變 頻率可調。
3、具有相序自適應功能,無需鑒別進線相序。 ? 輸出可進行恒功率、恒電壓、恒電流控制。
4、采用零壓軟啟動,啟動成功率高無沖擊。完全能夠滿足廣大熱加工行業用戶 的需求。
5、采用掃描式零壓啟動方式和自動重復啟動 電路,啟動成功率可達 100%。采用中頻電壓作為 取樣信號,無中頻電流互感器,輸出部分和負載的 連接不需區分極性。
6、人機對話的顯示界面,可通過鍵盤的選擇顯示工作頻率及電流,輸出脈沖的占 空比、電流變比等,并可顯示故障狀態及原因,使顯示更直觀,更易于操作。顯示與主 控板共用一個線路板,排列更緊湊,避免了信號傳輸過程中的干擾,工作更穩定。
7、控制電路采用電壓、電流雙閉環系統,并 設有阻抗調節器,逆變角調節器,使電源的運行更 加穩定可靠。
8、輸出電壓、電流連續可調,可以使加熱系統處于最佳工作狀態,能源利用 率高,節能效果明顯恒輸出電壓/恒輸出功率控制選擇功能。 ?輸出部分采用環形中頻變壓器,用于隔離輸入、輸出電壓,同時經電容組與控 制柜輸出相連接,起到隔直作用,防止由于直流偏磁或過勵磁產生的磁飽和,同時可起 到串聯諧振的作用。 中頻變壓器為非晶鈦材料,導磁率高,工作頻率高,自
身能量損耗極低,整機效率 提高。若頻率再提高,其體積可做得更小,工作效率更高。
9、保護功能齊全。設置了過流、短路、機內溫升過高及過、欠壓保護,功能更齊全,工作更可靠,避免了由于各種不正常因素而造成的損壞。
10、 高效節能,全功率范圍內,極高的功率因數和電源效率
五、應用效果

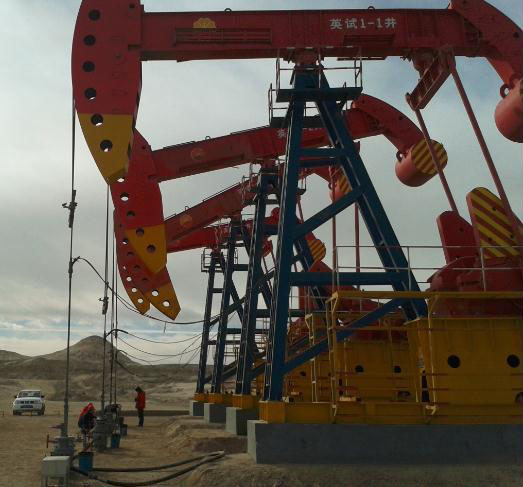

    產品面市以來,普傳科技在勝利油田、遼河油田、青海油田等幾個稠油井分布的區域內成功 運用了中頻加熱電源技術。通過 現場調整,結合加熱電纜及功率 ,一般將頻率調至 400Hz-1000Hz 左右,比工頻提高了 10 幾倍,根據功率調整電流,一般 75kW 的電源輸出電 流在 80A 左右,93kW 的電源在 100A 左右,通過中頻變壓器,輸出電壓 800V 左右(串 聯輸出電壓: 600V、800V、1000V、1200V),其加熱效果十分明顯。



較之工頻加熱:
1、功率因數明顯提高,原工頻加熱,功率因數約在 0.7 左右,而用變頻加熱,經 測試都在 0.95 以上。
2、減少了對電網的污染。原工頻加熱,需三相變二相,造成變壓器輸入三相電壓 嚴重不平衡,對電網污染嚴重。應用變頻器以后,功率因數提高,諧波含量明顯減少, 減輕了對電網的污染。
3、加熱效果明顯 。根據集膚效應,頻率提高后,負載所獲得的能量提高,線路損 耗也相應減少從而提高了加熱效果。據測試,變頻加熱可比工頻加熱提前 1—2 小時達 到預定效果,而且溫度也要高。
4、保護功能齊全。 原工頻柜因無單片機控制,其保護功能差,往往由于負載的短 路、斷路及電壓的不穩定,造成變壓器燒毀、工作不穩定。而變頻電源柜由于 DSP 的控 制,其保護功能齊全,避免了由于電網及負載的故障引起的問題,保證系統的穩定運行。
5、節能效果明顯。據測試,每臺變頻電源柜比相應的工頻柜節電都在 20%左右,有 力的節約了電能,提高了工作效率,保證了加熱系統的效果。 總之,變頻加熱是稠油熱采的一次革命。我國的稠油資源相當豐富,推廣該技術, 是采油行業節能減排和提高效率的有效途徑。


六、頻率與加熱效果的關系
    鋼管在交流電下的阻抗顯著大于它的直流電阻。因為鋼管是鐵磁質材料,它的磁導率要比銅高1000倍。集膚效應的強弱可以用集膚電流透入鋼管的深度S來表示。它與導體的電阻率ρ,相對磁導率μ,交流頻率f有如下關系



    從式中可以看出,導體材料確定后,電阻率ρ和相對磁導率μ就是一個常數,保持不變,要增強集膚效應,就必需提高交流電的頻率f,f越高則S越小,則集膚效應就越強。
    同樣,鋼管阻抗Z的大小與頻率f的關系為:

    從式中可以看出,f越高則鋼管阻抗就越大。

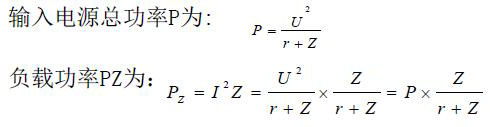

    將電源、電源內阻和負載鋼管看成一個等效電路。

    U—交流電源 r—電源內阻 Z—負載阻抗

    隨著電流頻率的升高,空心抽油桿阻抗Z也隨之增大,當Z遠遠大于r時,PZ的大小近似于P。根據能量守恒的原理,在相同輸入功率下,電源頻率越高,集膚效應越強烈,則空心抽油桿阻抗也越大,其獲得的有效電功率越就越大,使電源自損降低到最低限度,從而節約了大量的電能,并獲得了良好的加熱效果。
七、參數設定
    F03=1 F04=0 F05=1 F08=32 F09=40 F10=40 F12=90 F13=1500  F17=1500 F27=1 F28=50 F29=50 F43=1 F61=8 F63=4 P02=2  Y12=1
八、結束語
    空心桿電加熱裝置中,電熱桿產生的熱量并不是一成不變的,越靠近地面,單位長度產生的熱量越多,越向下單位長度產生的熱量越少。原油在提升的過程中,地層溫度逐漸降低,利用電熱桿加熱功率和地層溫度的變化機理,可以用較小的功率使井筒內原油保持一定的溫度。由于電源頻率越高,寄生電容截取的電流越大,所以在相同的井況條件下,中頻電加熱裝置采用較小的加熱功率就會取得良好的加熱效果,試驗結果表明,中頻加熱與工頻加熱對比,在井口原油溫度相同的情況下,加熱功率平均低10~20KW,節電率在15%以上。
