PB200系列制動單元是普傳科技采用了先進設計理念,新研發的一款變頻器控制的電機,增加了鍵盤功能,具有優異的控制性能與極高的可靠性,可方便讀取的設置各種參數;硬件和軟件功能重新設計,增加了電流采樣的功能,具備有過流、過載、短路、IGBT直通等保護功能,運行可靠穩定;增加了電壓跟蹤制動,制動過程更為平滑;增加強制風冷、獨立風道設計、風扇可外部維護;具備主從機功能,方便多臺制動單元并聯使用。

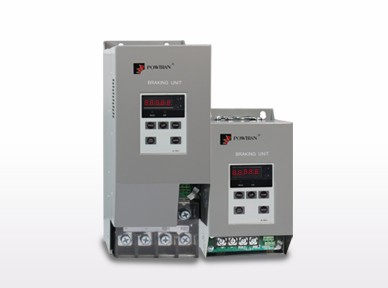

外形示意圖

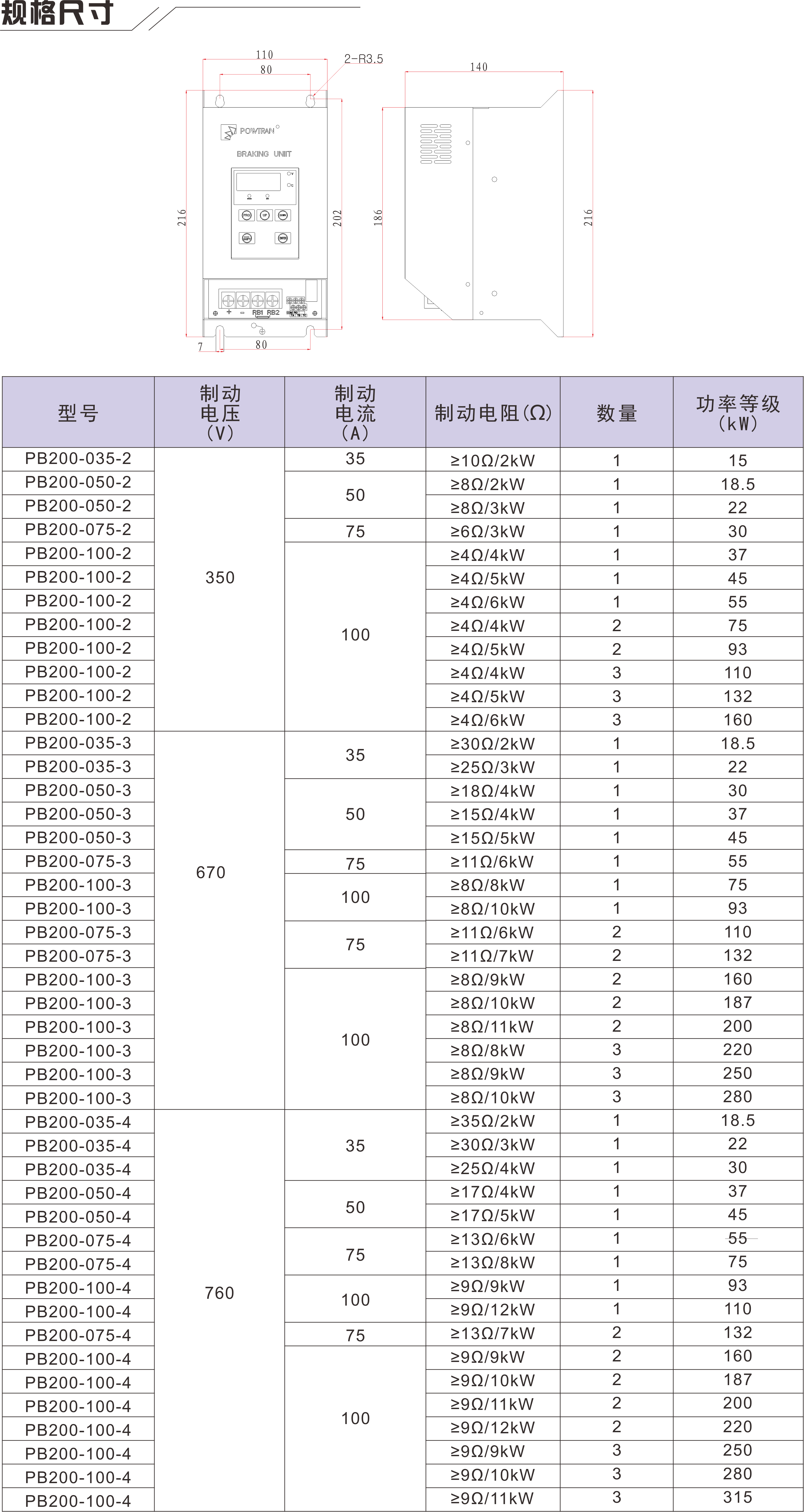

規格尺寸
配線圖
1)環境溫度-10℃~50℃。超過40℃后,按照1℃降額3%的比例降額,不建議在50℃以上的環境中使用;
2)防止電磁干擾、遠離干擾源;
3)防止粉塵、棉絮、金屬細分的侵入;
4)防止油、鹽及腐蝕性氣體侵入;
5)避免震動;
6)避免高溫多濕且無雨水滴淋,濕度小于90%RH(不結露);
7)禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境條件下使用;
8)制動電阻不能靠近制動單元的進風口處安裝;
9)制動單元應安裝于室內通風良好的場所,并采用壁掛式。
應用行業廣泛,如:電梯、起重、生產機械、礦山提升機、離心機、油田抽油機等各種場合。
LED顯示,可隨時監控、查看直流母線電壓,功率模塊溫度,主/從單元,直流峰值電流等參數;
可靠的多重保護,制動單元提供了過流 短路及過熱保護,可以快速、有效的進行故障保護;
選擇多臺聯機運行時,為方便聯機使用,操作面板上提供了供聯機使用的聯機插座,隨機標配聯機標準接口線;
制動使能控制,該功能可保護制動單元,防止制動單元因電網電壓過高而誤動作;
故障繼電器輸出功能;
具有過流保護、過熱保護、短路保護。
