項目
|
功能
|
規范
|
|
電源
|
額定交流電壓頻率和等級
|
單相220V±10%，50/60Hz±5%
三相220V±10%，50/60Hz±5%
三相380V±10%，50/60Hz±5%
|
|
推薦光伏輸入直流電壓范圍
|
G1/G2：DC 200~440V;
G3:DC 350~780V
|
|
控制性能
|
控制系統
|

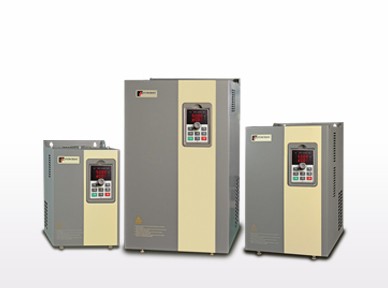

基于DSP的高性能矢量控制變頻器
|
|
控制方法
|
V/F控制、無PG矢量控制
|
|
自動轉矩提升功能
|
實現V/F控制方式下低頻率（1Hz）大輸出轉矩控制
|
|
加減速控制
|
直線或S曲線加減速方式。四種加減速時間，加減速時間范圍0.0~6500.0s
|
|
V/F曲線方式
|
線性，平方根多次冪，用戶自定義V/F曲線
|
|
過載能力
|
G型：額定電流150%-1分鐘，額定電流180%-2秒
|
|
最高頻率
|
矢量控制：0-300Hz V/F控制：0~3200Hz
|
|
載波頻率
|
0.5~16kHz;可根據負載特性，自動調整載波頻率
|
|
輸入頻率分辨率
|
數字設定：0.01Hz 模擬設定：最高頻率×0.1%
|
|
啟動轉矩
|
G型機：0.5Hz/150%(無PG矢量控制)
|
|
調速范圍
|
1：100（無PG矢量控制）
|
|
穩速精度
|
無PG矢量控制：≤±0.5%（額定同步轉速）
|
|
轉矩響應
|
≤40ms（無PG矢量控制）
|
|
轉矩提升
|
自動轉矩提升；手動轉矩提升0.1%~30.0%
|
|
直流制動
|
直流制動頻率：0.00Hz~最大頻率，制動時間：0.0~100.0秒，制動動作電流值：0.0%~100.0%
|
|
點動控制
|
點動頻率范圍：0.00Hz~最大頻率；點動加減速時間0.0s~6500.0s
|
|
多段速運行
|
通過控制端子實現最多16段速運行
|
|
內置PID
|
可方便實現過程控制閉環控制系統
|
|
自動電壓調整（AVR）
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
轉矩限定與控制
|
“挖土機”特性，對運行器件轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制
|
|
個性化功能
|
上電外圍設備安全自檢
|
可實現上電對外圍設備進行安全檢測如接地、短路等
|
|
共直流母線功能
|
可實現多臺變頻器共用直流母線的功能
|
|
逐波限流功能
|
內置逐波限流算法，減少變頻器報過流概率，提高整機抗干擾能力
|
|
定時控制
|
定時控制功能：設定時間最大6500分鐘
|
|
運行
|
輸入信號
|
運行方法
|
鍵盤/端子/通訊
|
|
頻率設定
|
10種頻率設定方式，包括DC 0~10V、-10~+10V范圍可調整；DC 0~20mA 范圍可調整，面板編碼器等
|
|
啟動信號
|
正轉，反轉
|
|
多段速度
|
最多可以設定16段速度（使用多功能端子或者程序運行）
|
|
緊急停止
|
中斷控制器的輸出
|
|
擺頻運行
|
過程控制運行
|
|
故障復位
|
當保護功能處于有效狀態時，可以自動或手動復位故障狀態
|
|
PID反饋信號
|
包括DC
0~10V，DC 0~20mA
|
|
輸出信號
|
運行狀態
|
電機狀態顯示，停止，加減速，勻速，程序運行狀態
|
|
故障輸出
|
觸點容量：常閉觸點3A/AC 250V；常開觸點 5A/AC 250V;1A/DC 30V
|
|
模擬輸出
|
兩路模擬輸出，可以選擇頻率、電流、電壓等16種信號，輸出信號范圍在0~10V/0~20mA內可任意設定。
|
|
輸出信號
|
多達4路輸出信號，每路有40種信號可供選擇
|
|
運行功能
|
限制頻率，回避頻率，轉差補償，反轉保護，自整定，PID控制
|
|
直流電流制動
|
內置PID調節制動電流，在不過流的前提下，保證足夠的制動轉矩
|
|
運行命令通道
|
三種通道：操作面板給定、控制端子給定、串行通訊口給定?？赏ㄟ^多種方式切換
|
|
頻率源
|
共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、多段速給定、串行口給定，可通過多種方式切換。
|
|
輸入端子
|
8個數字輸入端子，可兼容有源PNP或NPN輸入方式，其中一個可做高速脈沖輸入（0~100kHz方波）；三個模擬量輸入端子，其中AI1和AI2可選擇0~10V或0~20mA輸入，A3電壓為-10V~+10V輸入
|
|
輸出端子
|
兩個數字式輸出端子，其中一個可做高速脈沖輸出（0~100kHz方波）；一個繼電器輸出端子；兩個模擬輸出端子，分別可選0~20mA或0~10V，可實現設定頻率、輸出頻率、轉速等物理量的輸出。
|
|
保護功能
|
變頻器保護
|
過壓保護，欠壓保護，過流保護，過載保護，過熱保護，過流失速保護，過壓失速保護，缺相保護（可選功能），外部故障，通訊錯誤，PID反饋信號異常，PG故障
|
|
IGBT溫度顯示
|
顯示當前IGBT溫度
|
|
變頻器風扇控制
|
可設定
|
|
瞬間掉電再起動
|
小于15毫秒：連續運行
大于15毫秒：自動檢測電機轉速，瞬間掉電再啟動
|
|
轉速起動追蹤方式
|
變頻器啟動時自動追蹤電機轉速
|
|
參數保護功能
|
通過設定管理員密碼和解碼，保護變頻器參數
|
|
顯示
|
LED/OLED顯示鍵盤
|
運行信息
|
監視對象包括：運行頻率，設定頻率，母線電壓，輸出電壓，輸出電流，輸出功率，輸出轉矩，輸入端子狀態，輸出端子狀態，模擬量AI1值，模擬量AI2值，電機實際運行速度，
|
|
錯誤信息
|
最多保存有3個錯誤信息，可以查詢故障發生時刻的故障類型、電壓、電流、頻率和工作狀態
|
|
LED顯示
|
顯示參數
|
|
OLED顯示
|
可選件，中/英文提示操作內容
|
|
參數拷貝
|
可上傳和下傳變頻器的功能代碼信息，實現快速參數復制
|
|
按鍵鎖定和功能選擇
|
實現按鍵部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作
|
|
通訊
|
RS485
|
內置485
|
|
環境
|
環境溫度
|
-10℃~40℃（環境溫度在40℃~50℃，請降額使用）
|
|
儲存溫度
|
-20℃~65℃
|
|
環境濕度
|
小于90%R.H，無水珠凝結
|
|
振動
|
5.9m/s2(=0.6g)
|
|
應用地點
|
室內，不受陽光直曬，腐蝕性氣體、無塵埃、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
|
|
海拔高度
|
低于1000m
|
|
污染等級
|
2
|
|
防護等級
|
IP20
|
|
產品標準
|
產品執行安規標準
|
IEC61800-5-1:2007
|
|
產品執行EMC標準
|
IEC61800-3：2005
|
|
冷卻方法
|
強制風冷
|
